兩相細分混合式步進電機驅動器說明書
2HB064M兩相細分混合式步進電機驅動器
一、步進電機驅動器簡介
2HB064M是一款以精確正弦波電流輸出控制電機的驅動器，驅動電壓范圍AC24V-50V或DC36～70V均可，適合外徑為57、86、90系列、驅動電流在6A以下的所有兩相混合式步進電機，具有停電相位記憶功能，步進電機驅動器面板上的8位撥動開關可以輕松的實現對不同步進電機電流及不同細分步數的精確控制（特殊的電流和細分設置，可按用戶要求定制），輸入信號都經過光電隔離，具有很強的抗干擾能力，能適應惡劣環境工作。除此之外，該款步進電機驅動器驅動的步進電機轉矩脈動極小，運行平穩，噪音極低。
二、步進電機驅動器引腳接線說明
| 引腳標號 |
功能說明 |
備注 |
| CP+ |
脈沖信號正輸入端 |
共陽、共陰、差動三種信號輸入方式均可，脈沖、方向、脫機信號均為5V信號輸入，非5V信號請?jiān)谕獠考酉鄳?yīng)限流電阻（具體接法參考下文接線示意圖） |
| CP- |
脈沖信號負輸入端 |
| DIR+ |
方向信號正輸入端 |
| DIR- |
方向信號負輸入端 |
| FREE+ |
脫機信號正輸入端 |
| FREE- |
脫機信號負輸入端 |
| |
|
|
| POW |
電源指示燈 |
電源正常時紅色指示燈常亮 |
| TIM |
信號指示燈 |
脈沖信號輸入正常時綠色指示燈閃亮 |
| ERROR |
故障信號指示燈 |
步進電機驅動器發生故障時紅燈亮 |
| |
|
 |
| |
|
| A |
接電機A相頭 |
| /A |
接電機A相尾 |
| B |
接電機B相頭 |
| /B |
接電機B相尾 |
| |
|
| AC40V |
額定AC40V,5A輸入 |
電壓范圍：AC24～50V 或DC36～70V,5A |
三：步進電機驅動器的單/雙脈沖、相電流、細分?jǐn)?shù)設定：
警告：撥動開關撥到“ON”位置時為“0”； 特殊要求可根據用戶定制。
步進電機驅動器的單/雙脈沖模式設定：
| 開關位置（DIP1） |
信號設置 |
| 0 |
CP+/CP-為正轉脈沖信號，DIR+/DIR-為反轉脈沖信號 |
| 1 |
CP+/CP-為脈沖信號，DIR+/DIR-為方向信號（電平控制） |
步進電機驅動器相電流設定：
| 開關位置（DIP2
3 4） |
輸出電流（峰值,單位：A） |
| 111 |
2.5 |
| 110 |
3.0 |
| 101 |
3.5 |
| 100 |
4.0 |
| 011 |
4.5 |
| 010 |
5.0 |
| 001 |
5.5 |
| 000 |
6.0 |
步進電機驅動器細分拍數設定：
步進電機驅動器細分設定后步進電機每運行一圈所需的脈沖數等于步進電機本身的齒數乘以細分拍數。（注：一般步進電機均為50個齒）
例如：步進電機本身齒數為50，細分?jǐn)?shù)設定為8，則此時步進電機運行一圈的脈沖數為：50*8=400個，步距角為：360°/400=0.9°
例如：步進電機本身齒數為50，細分?jǐn)?shù)設定為40，則此時步進電機運行一圈的脈沖數為：50*40=2000個，步距角為：360°/2000=0.18°
| 開關位置（DIP5 6 7 8） |
細分設置（拍/齒） |
脈沖數/圈 |
| 1111 |
4 |
200 |
| 1110 |
8 |
400 |
| 1101 |
10 |
500 |
| 1100 |
16 |
800 |
| 1011 |
20 |
1000 |
| 1010 |
24 |
1200 |
| 1001 |
32 |
1600 |
| 1000 |
36 |
1800 |
| 0111 |
40 |
2000 |
| 0110 |
64 |
3200 |
| 0101 |
72 |
3600 |
| 0100 |
100 |
5000 |
| 0011 |
128 |
6400 |
| 0010 |
144 |
7200 |
| 0001 |
200 |
10000 |
| 0000 |
256 |
12800 |

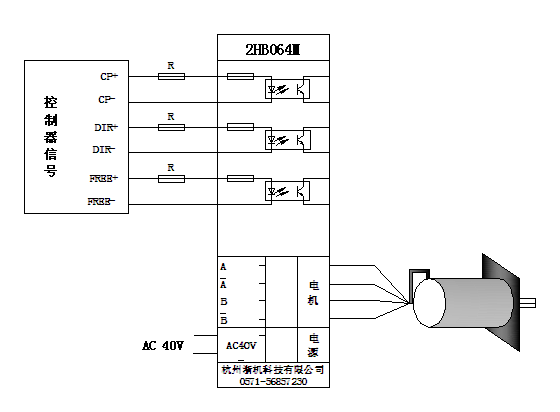

四、步進電機驅動器硬件連接
| 控制器信號幅值 |
建議外接限流電阻R |
| 5V |
不加 |
| 12V |
1KΩ |
| 24V |
2KΩ |
