兩相細分混合式步進電機驅動器說明書2HB024M

兩相細分混合式步進電機驅動器說明書

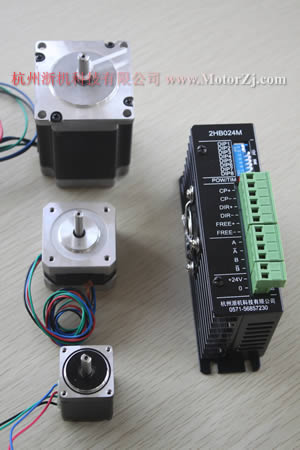

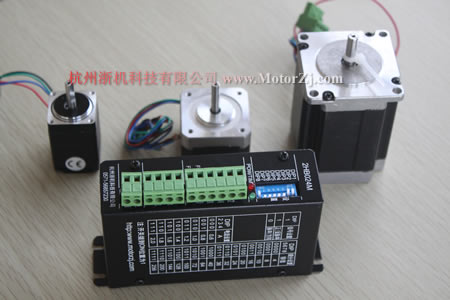

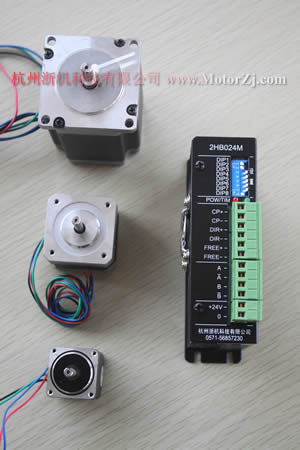

2HB024M兩相細分混合式步進電機驅動器

一、 步進電機驅動器簡介

2HB024M是一款以PWM雙極性恒流斬波式步進電機驅動器，驅動電壓范圍DC12-36V均可，適合外徑為28、35、42、57系列、驅動電流在2A以下的所有兩相混合式步進電機，步進電機驅動器面板上的8位藍色撥動開關可以輕松的實現對不同步進電機電流及不同細分步數的精確設定（特殊的電流和細分設置，可按用戶要求定制），輸入信號都經過光電隔離，具有很強的抗干擾能力，能適應惡劣環境工作。

二、步進電機驅動器引腳接線說明

引腳標號	功能說明	備注

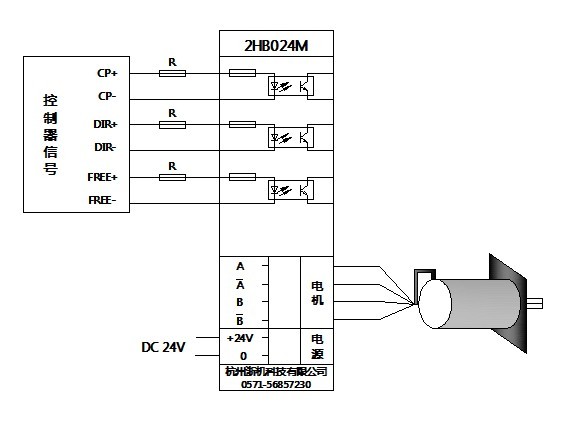

CP+	脈沖信號正輸入端	共陽、共陰、差動三種信號輸入方式均可，脈沖、方向、脫機信號均為5V信號輸入，非5V信號請?jiān)谕獠考酉鄳?yīng)限流電阻（具體接法參考下文接線示意圖）
CP-	脈沖信號負輸入端
DIR+	方向信號正輸入端
DIR-	方向信號負輸入端
FREE+	脫機信號正輸入端
FREE-	脫機信號負輸入端

POW	電源指示燈	電源正常時紅色指示燈常亮
TIM	信號指示燈	脈沖信號輸入正常時綠色指示燈閃亮


A	接電機A相頭
/A	接電機A相尾
B	接電機B相頭
/B	接電機B相尾

+24V	額定DC24V,2A輸入	電壓范圍：DC12～36V,3A
0V	額定DC24V,2A輸入	電壓范圍：DC12～36V,3A

三：步進電機驅動器的單/雙脈沖、相電流、細分?jǐn)?shù)設定：

警告：撥動開關撥到“ON”位置時為“1”；特殊要求可根據用戶定制。

步進電機驅動器的單/雙脈沖模式設定：

開關狀態（DIP1）	設置說明
1	CP+/CP-為正轉脈沖信號，DIR+/DIR-為反轉脈沖信號
0	CP+/CP-為脈沖信號，DIR+/DIR-為方向信號（電平控制）

步進電機驅動器相電流設定：

開關狀態（DIP2 3 4）	輸出電流（峰值,單位：A）
000	0.6
001	0.8
010	1.0
011	1.2
100	1.4
101	1.6
110	1.8
111	2.0

步進電機驅動器細分拍數設定：

步進電機驅動器細分設定后步進電機每運行一圈所需的脈沖數等于電機本身的齒數乘以細分拍數。

（注：一般電機均為50個齒）

例如：步進電機本身齒數為50，細分?jǐn)?shù)設定為8，則此時步進電機運行一圈的脈沖數為：50*8=400個，步距角為：360°/400=0.9°

例如：步進電機本身齒數為50，細分?jǐn)?shù)設定為20，則此時步進電機運行一圈的脈沖數為：50*20=1000個，步距角為：360°/1000=0.36°

開關狀態（DIP5 6 7 8）	細分拍數（拍/齒）	脈沖數/圈
0000	4	200
0001	8	400
0010	10	500
0011	16	800
0100	20	1000
0101	25	1250
0110	32	1600
0111	40	2000
1000	50	2500
1001	64	3200
1010	80	4000
1011	100	5000
1100	128	6400
1101	160	8000
1110	200	10000
1111	256	12800
